ZFYD低矮型反井鉆機的工作原理與結構特點
來源:www.www.penastar.com.cn 作者:admin 日期:2016-09-13 03:55:13 熱度:1026 ℃
低矮型反井鉆機的工作原理與結構特點
低矮型反井鉆機的工作原理
ZFYD系列反井鉆機的工作原理與其它反井鉆機大致相同,即將鉆機安裝在上水平,先由上往下鉆一個先導孔,然后在下水平巷道卸去先導孔鉆頭,安裝上擴孔鉆頭,再由下往上擴孔,直到把擴孔鉆頭打到上水平,完成反井施工。
該鉆機主要由主機、運搬車、液壓泵站、鉆具(包括鉆桿、穩定鉆桿、三牙輪鉆頭及擴孔鉆頭等)液壓操作臺、鉆機基礎、鉆桿起吊裝置等組成。
主機由兩臺液壓馬達通過齒輪減速箱、驅動頭構成鉆機回轉系統,驅動頭與鉆桿聯接,帶動鉆桿與鉆頭進行鉆孔所需的回轉運動,并給鉆機提供所需的扭矩。三只對稱布置的推進油缸帶動減速箱、驅動頭及鉆具上、下移動構成鉆機的推進系統,并給鉆機提供鉆孔所需的鉆壓。在扭矩及鉆壓的聯合作用下,三牙輪鉆頭或擴孔鉆頭破碎巖石。在先導孔鉆進中,被破碎下來的巖石屑用洗井液采用正循環方式排至井口上部,再擴孔時,巖石屑靠自重落到下水平巷道。

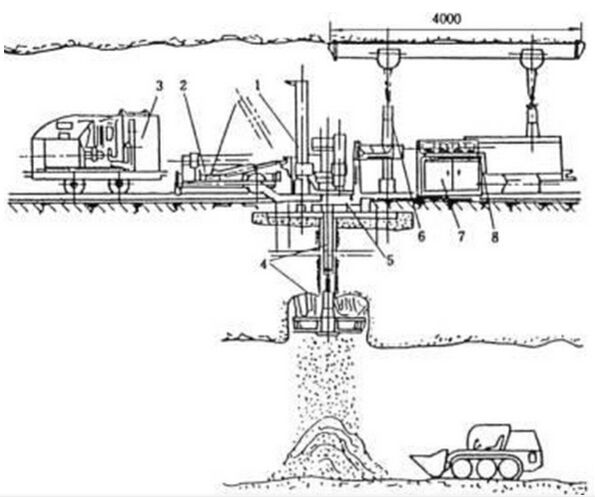

ZFYD系列低矮型反井鉆機
1-主機 2-搬運車 3-泵站 4-鉆具 5-主機基礎 6-吊掛裝置 7-液壓操作臺 8-電氣開關盒
低矮型反井鉆機的結構特點如下
⑴在回轉系統中,選用了兩臺并聯的低速大扭矩液壓馬達,簡化了減速箱的設計同時還可以獲得兩種不同的轉速和扭矩。
⑵采用國際上較為先進的三缸兩柱式結構,整體鋼性較強,穩定性好,同時三只油缸對稱布置,對鉆具施加的力均勻,從而保證了鉆機鉆孔時的工作穩定性。
⑶采用帶浮動量的驅動頭,裝卸鉆桿時使鉆桿上、下浮動,以免由于主軸的升降速度與螺距不一致而損壞螺紋,且在驅動頭的外齒套上設計了反向棘輪,配合輔助卸桿器拆卸鉆桿。
⑷液壓系統的主回路小機型采用開式回路,掖壓系統簡單可靠;大機型采用閉式回路,從而大大減小了鉆機上液壓泵站的油箱體積,保證了主系統中工作油液的清潔度,有效提高了液壓元件的使用壽命。
⑸鉆機采用全液壓傳動,動力單一,便于管理。
低矮型反井鉆機主要的特點
(1)采用伸縮式套筒油缸,球塞液壓馬達,使鉆機結構緊湊、鉆進時工作高度≤2500mm(軌 面至液壓馬達上表面),不用開拓峒室。
(2)鉆機外形尺寸小,重量輕,鉆機運輸方便,整體可進1t罐籠。
(3)鉆機采用剛性基礎,工作平穩,成井質量高、偏斜率小。
(4)使用浮動式驅動頭,上卸鉆桿方便,不易損壞鉆桿螺紋。
(5)鉆桿裝卸工具先進,操作簡單,效率高。
(6)鉆機為全液壓驅動,防爆、防塵。
產品:ZFYD系列低矮型反井鉆機
低矮型反井鉆機的工作原理
ZFYD系列反井鉆機的工作原理與其它反井鉆機大致相同,即將鉆機安裝在上水平,先由上往下鉆一個先導孔,然后在下水平巷道卸去先導孔鉆頭,安裝上擴孔鉆頭,再由下往上擴孔,直到把擴孔鉆頭打到上水平,完成反井施工。
該鉆機主要由主機、運搬車、液壓泵站、鉆具(包括鉆桿、穩定鉆桿、三牙輪鉆頭及擴孔鉆頭等)液壓操作臺、鉆機基礎、鉆桿起吊裝置等組成。
主機由兩臺液壓馬達通過齒輪減速箱、驅動頭構成鉆機回轉系統,驅動頭與鉆桿聯接,帶動鉆桿與鉆頭進行鉆孔所需的回轉運動,并給鉆機提供所需的扭矩。三只對稱布置的推進油缸帶動減速箱、驅動頭及鉆具上、下移動構成鉆機的推進系統,并給鉆機提供鉆孔所需的鉆壓。在扭矩及鉆壓的聯合作用下,三牙輪鉆頭或擴孔鉆頭破碎巖石。在先導孔鉆進中,被破碎下來的巖石屑用洗井液采用正循環方式排至井口上部,再擴孔時,巖石屑靠自重落到下水平巷道。
ZFYD系列低矮型反井鉆機
1-主機 2-搬運車 3-泵站 4-鉆具 5-主機基礎 6-吊掛裝置 7-液壓操作臺 8-電氣開關盒
低矮型反井鉆機的結構特點如下
⑴在回轉系統中,選用了兩臺并聯的低速大扭矩液壓馬達,簡化了減速箱的設計同時還可以獲得兩種不同的轉速和扭矩。
⑵采用國際上較為先進的三缸兩柱式結構,整體鋼性較強,穩定性好,同時三只油缸對稱布置,對鉆具施加的力均勻,從而保證了鉆機鉆孔時的工作穩定性。
⑶采用帶浮動量的驅動頭,裝卸鉆桿時使鉆桿上、下浮動,以免由于主軸的升降速度與螺距不一致而損壞螺紋,且在驅動頭的外齒套上設計了反向棘輪,配合輔助卸桿器拆卸鉆桿。
⑷液壓系統的主回路小機型采用開式回路,掖壓系統簡單可靠;大機型采用閉式回路,從而大大減小了鉆機上液壓泵站的油箱體積,保證了主系統中工作油液的清潔度,有效提高了液壓元件的使用壽命。
⑸鉆機采用全液壓傳動,動力單一,便于管理。
低矮型反井鉆機主要的特點
(1)采用伸縮式套筒油缸,球塞液壓馬達,使鉆機結構緊湊、鉆進時工作高度≤2500mm(軌 面至液壓馬達上表面),不用開拓峒室。
(2)鉆機外形尺寸小,重量輕,鉆機運輸方便,整體可進1t罐籠。
(3)鉆機采用剛性基礎,工作平穩,成井質量高、偏斜率小。
(4)使用浮動式驅動頭,上卸鉆桿方便,不易損壞鉆桿螺紋。
(5)鉆桿裝卸工具先進,操作簡單,效率高。
(6)鉆機為全液壓驅動,防爆、防塵。
產品:ZFYD系列低矮型反井鉆機
